浅析FMS轮胎子午线/子午轮胎钢丝帘布压延线张力控制

一、机组结构

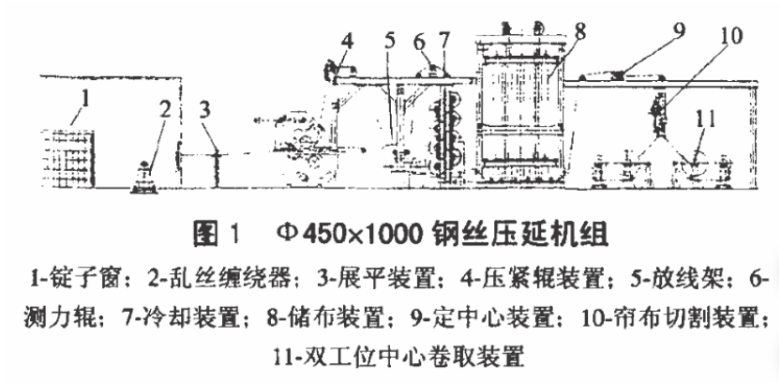

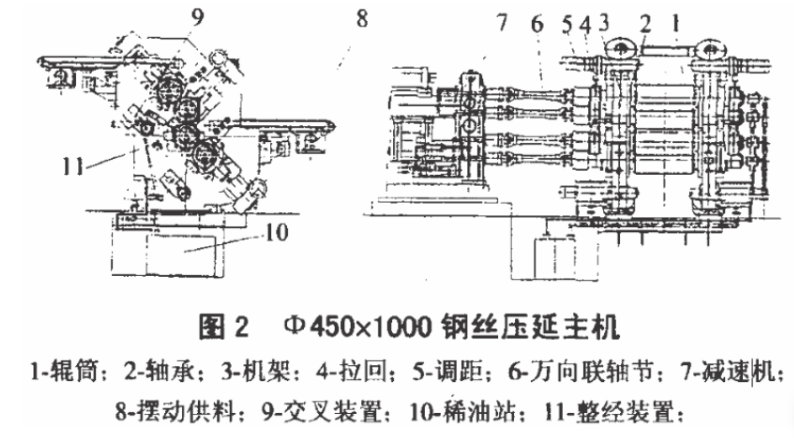

机组的组成由压延主机及其前后辅机组成，见图1。主机的组成，见图2。前辅机由双工位锭子导开装置、接头机、乱丝缠绕器组成。后辅机由过张力保护及张力检测器、冷却机、卷取储布器、卷取喂料装置、自动切割装置、双工位卷取机及走台等组成。整个机组分4个张力区，钢丝导开(锭子房)到主机为钢丝张力区，主机到冷却装置为主张力区，冷却装置到牵引装置为储布张力区，牵引装置到卷取装置为卷取张区。

钢丝导开锭子部分、测厚装置、张力传感器(测力轴承)、自动切刀等部件均选用国际著名公司的产品配套。

二、机组性能参数

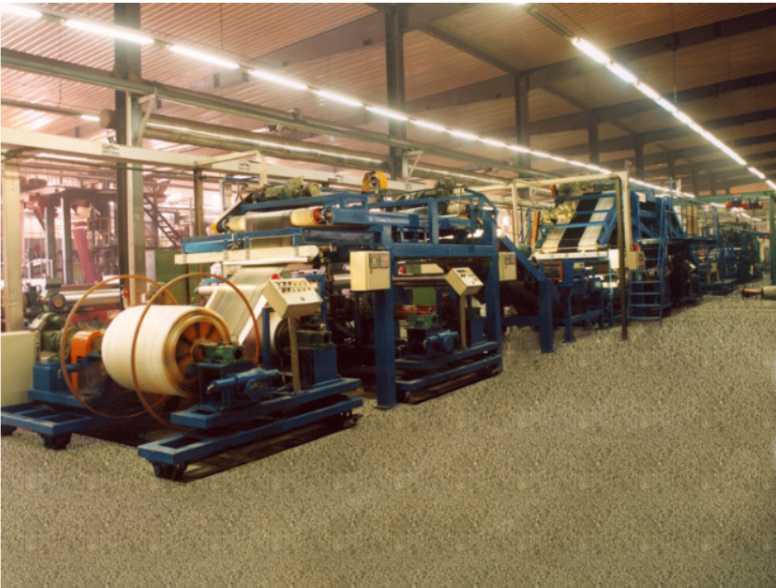

LMGZ实物运用图片

FMS张力传感器在橡胶压延线运用（钢丝帘布压延设备）

3.2主机部分
压延钢丝帘布厚1.2-3mm
胶片最大宽度800mm
工作线速度3.5-35m/min
(1)辊筒直径φ450mm
辊筒工作部分长度1 OOOmm
辊筒结构钻孔
排列形式S型，上下倾斜45°
辊筒速比0.5-1任调
(2)主电机功率4 — 45kW
(3)辊面最高温度1200℃
加热方式过热水
(4)调距装置
调距速度0.31 -3.1 mm/min
调距范围0- l 0mm
(5)交叉装置
交叉速度4.22mm/min
最大位移量20mm
(6)拉回最大拉力34.5kN
(7)整经辊规格φ200mm
3.2辅机部分
(1)双工位锭子导开装置
锭子数70×5×2×2(1400)
(2)乱丝缠绕器
卷取最大直径400mm
卷取最大张力1 500N
卷取速度30m/min
(3)整平装置
导辊规格φl00mm ×l000mm
(4)压紧辊装置
导辊规格φ210mm ×1000mm
压紧辊规格φl 00mm ×l000mm
(5)放线架及测力辊
线轴数5
最大张力20kN
(6)冷却装置
冷却辊规格φ600mm ×1000mm
冷却辊线速度3.5-35m/min
帘布最大张力20kN
(7)储布装置
最大储布量40m
(8)定中心装置
导辊规格φ240mm X 1000mm
(9)牵引切割装置
切刀速度10m/min(10)双工位中心卷取装置
卷取最大直径φl000mm
卷取速度3.5-35m/min
垫布卷直径φ600mm
